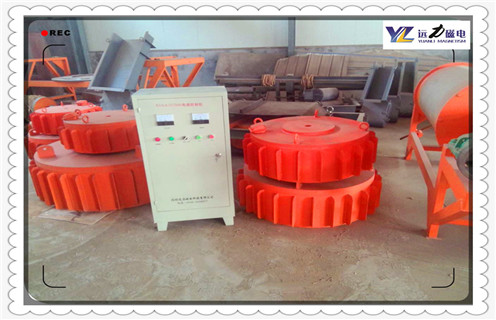

電磁除鐵器電源箱電路圖，電磁除鐵器電源箱(柜)采用橋式整流電路，輸入電壓為220V或380V，直流輸出端與負載磁鐵線圈形式固定閉合回路，并附有續流二極管，以防二次過壓損壞設備。控制板采用高性能集成電路，可靠性高，線性好，帶隔離，調整方便，可靠性高。
一、電磁除鐵器電源箱技術參數及工作條件：
1、輸入電壓220V或380V兩種規格;周圍介質溫度不得超過±40℃，相對濕度不大于80%.周圍環境無強腐蝕氣體。
2、電磁除鐵器控制器有兩種安裝方式，一種是放在桌子上的，另一種是放在地上的。如果和大皮帶輸送機配套使用，還要另加控制電器，請在訂貨時說明.
二、電磁除鐵器電源箱的安裝
1.控制柜是除鐵器所需的直流電源的供給裝置，也是整臺除鐵器運行的控制裝置，除鐵器吊裝完畢，可按電器接線圖將除鐵器電源接好;
2.控制柜應置于少塵、干燥、無雨雪侵襲、通風良好且便于操作和觀察的地方;
3.使用前應檢查各電氣元件、連接導線及緊固件有無因長途運輸而造成的松動或損壞，接線應正確區分輸 出和輸入端;
4.控制柜至少每季除塵一次，并檢查各電氣接點有無松動，存在問題及時修復;
5.如硅整流二極管損壞，應選用相同型號的二極管更換，但必須注意二極管上的符號“ ”極性是否與原用的相同，否則不能更換;
6.控制柜內所用熔斷器如損壞，查明原因后應按原理圖的額定選擇。
