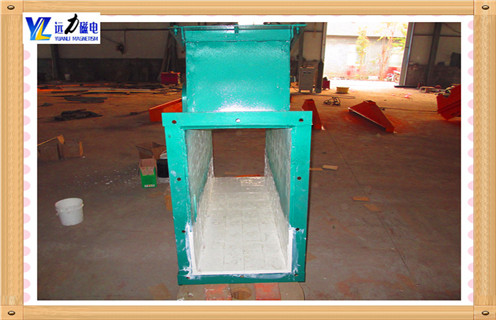

管道除鐵器內部構造，遠力磁電生產的RCYA系列管道永磁除鐵器包括無磁管道和永磁鐵兩部分，封閉管道內非磁性物料的除鐵，永磁除鐵器采用稀土強磁材料組成復合磁系。具有體積小、磁力大、重量輕、除鐵干凈、方便、無能耗、使用等特點。適合沒有輸送皮帶，只能提供下料溜槽的場合。當散狀物料經過時，鐵雜物被高場強的永磁鐵吸附，鐵雜質時，打開管道門將雜質取除。該設備適用于含鐵量較少的場合，主要應用于水泥、化工、煤炭、塑料、耐火材料、建材等行業的下料管道中雜質。

一、管道除鐵器內部構造及磁系組成

1.采用高性能強磁材料釹鐵硼做磁源，耐高溫，性能穩定，不易退磁。

2.獨特的磁路設計，雙磁極結構，使物料經過的磁場區場強大大加深，吸力是普通管道除鐵器的2-3倍。

3.管道全密封機構，除鐵器外置安裝，避免長期使用對除鐵器造成損壞。

4.體積小，重量輕，垂直安裝，除鐵方便。

5.按根據用戶現場進行設計定做。

二、管道除鐵器工作原理

除鐵器串接于傾角45-75度的物料輸送管道中，當物料流經該除鐵器時，其中的鐵磁性物質被吸附到管道除鐵器的不銹鋼管壁上，隨永磁體的移動而逐漸向出鐵口方向滑動，實現與物料分離。在出鐵口處，因永磁體沿循環運動方向移開，鐵磁性物質失去磁力吸引，在重力的作用下從出鐵口排出，實現物料的自動除鐵。
